BDM-Программатор CEM MC68376 + Flash 28F400BB
на базе Arduino Nano

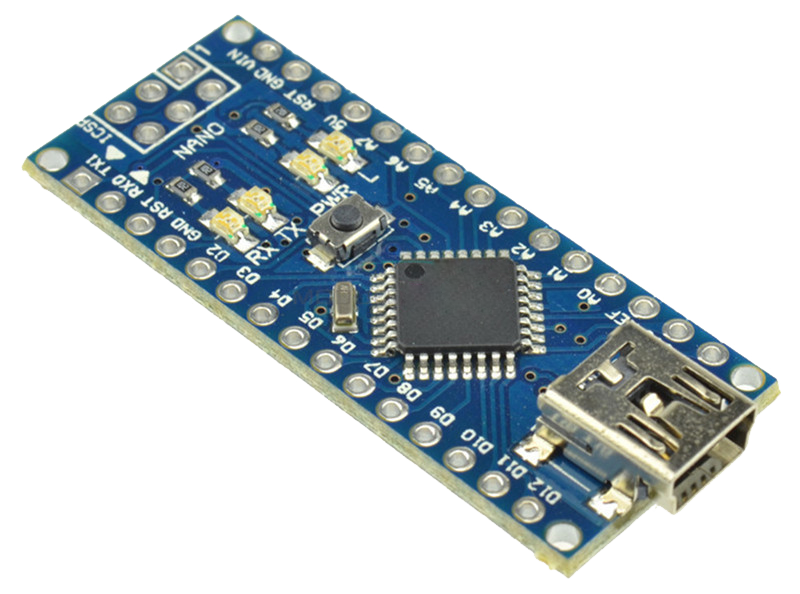

Arduino Nano — бюджетная платформа, доступная повсюду.
USB–UART — определяется как стандартный COM-порт Windows.
Полный контроль MC68376 + 28F400BB — стирание, запись, выбор блоков.<.p>
Пины подключения (PC0–PC5 + GND)

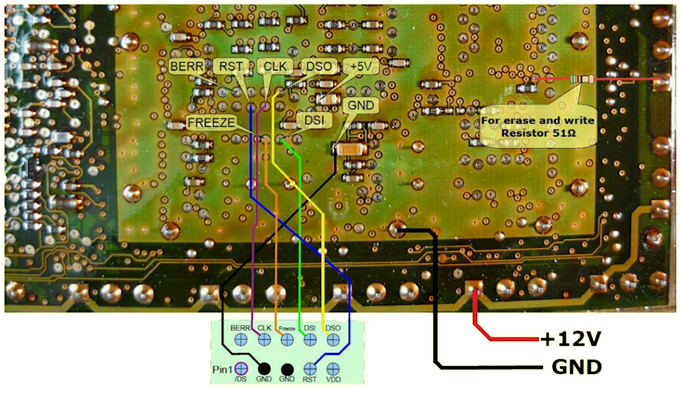

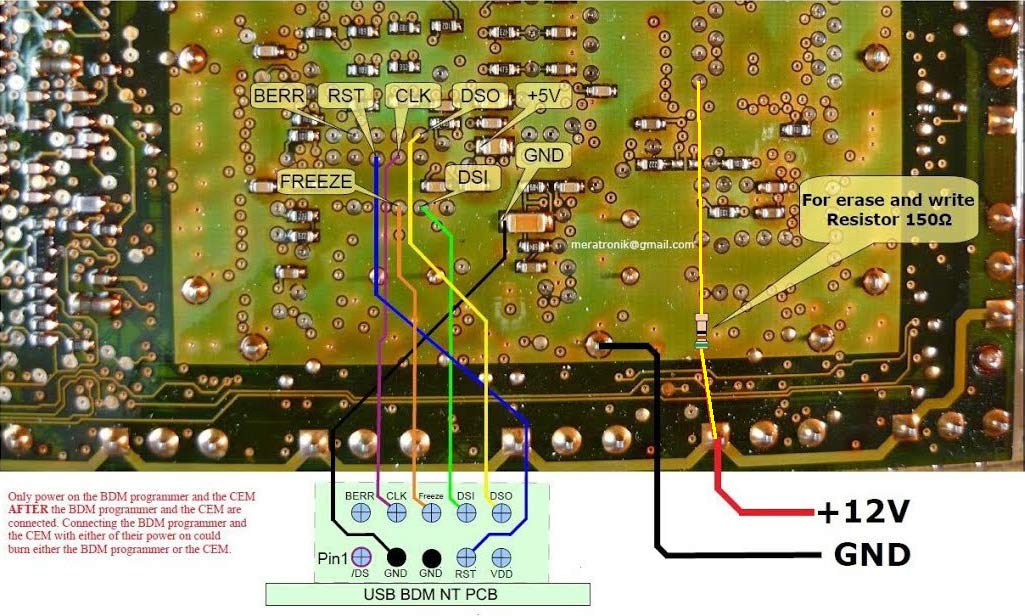

Схема подключения к CEM
Для полного стирания/записи 28F400BB применяйте резистор ~100 Ω на пустое место (в цепь BOOT-блокировки).
Можно также выбрать флажок вручную — BOOT снимается программно.
Можно также выбрать флажок вручную — BOOT снимается программно.
Запуск за 3 шага

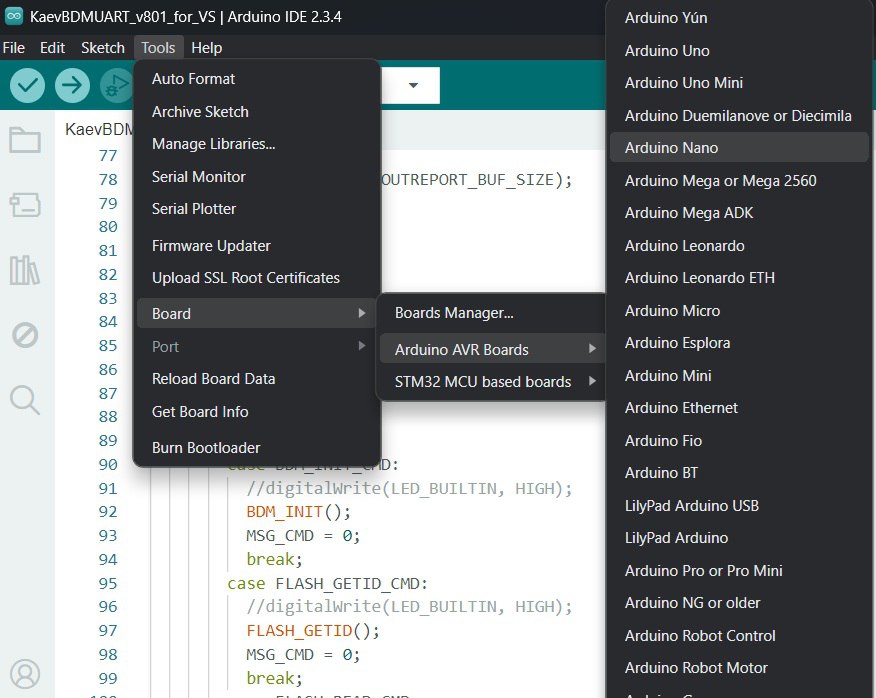

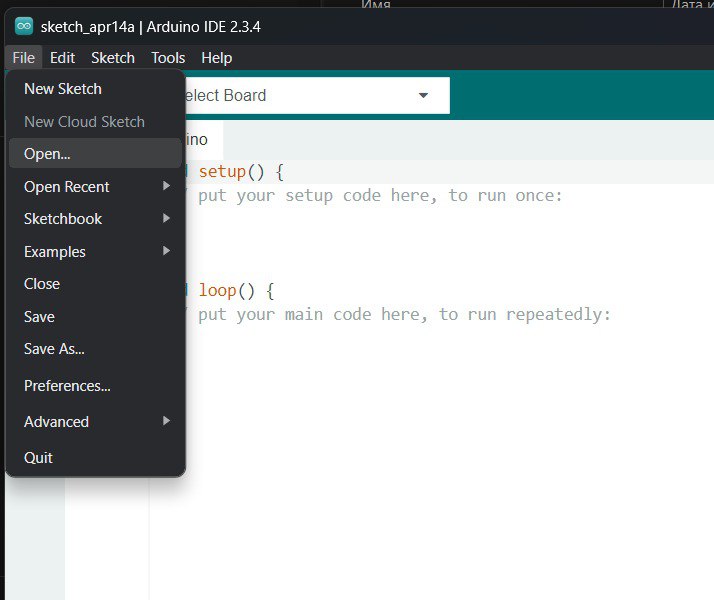

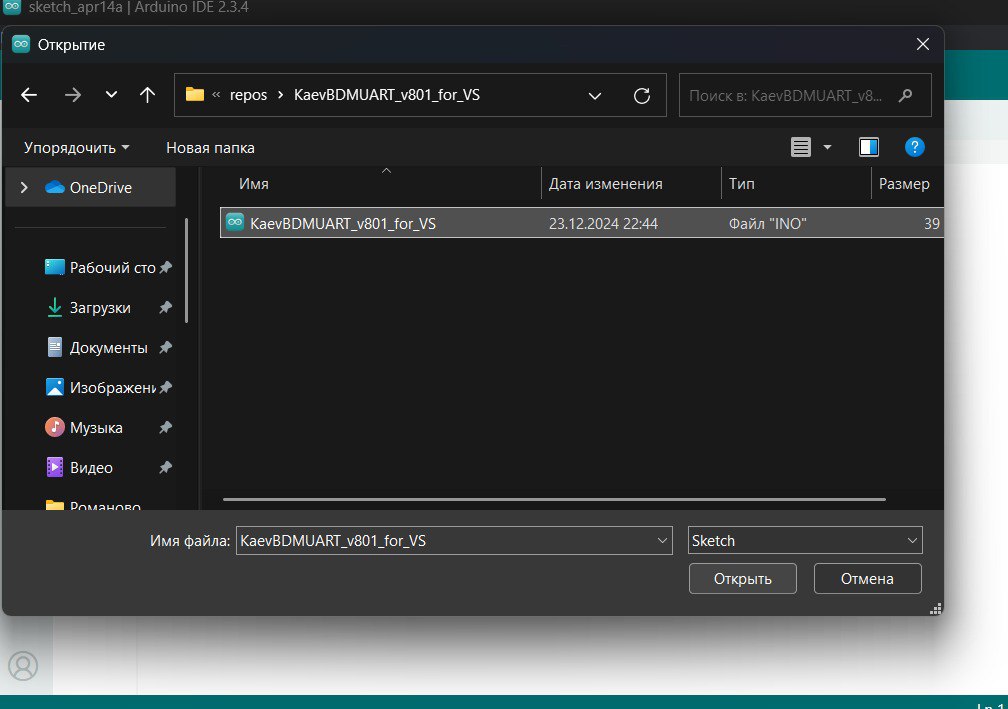

1️⃣ Прошейте скетч — выберите порт COM и загрузите.
2️⃣ Подключите BDM к CEM и подайте питание +12 В.

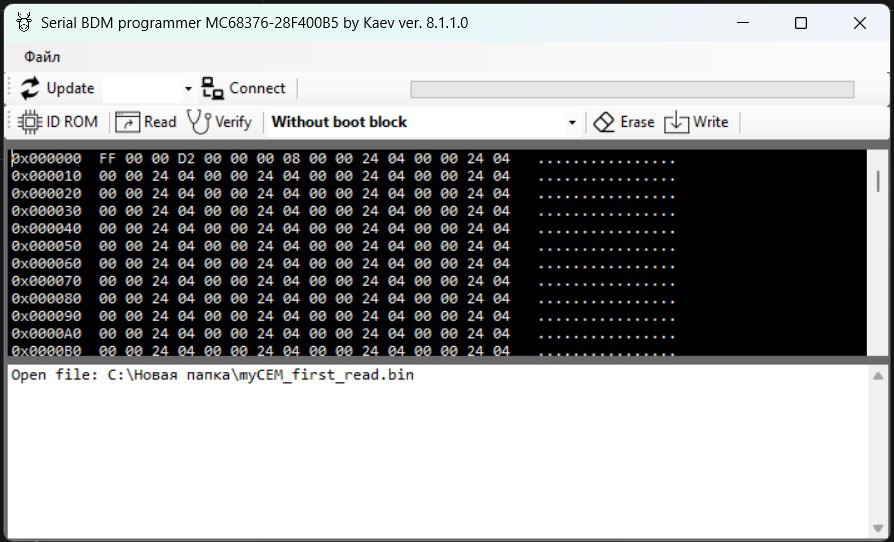

3️⃣ Работайте через SerialBDM — чтение и запись без труда.
